额定电压0.6/1kV及以下挤包绝缘电力电缆参数

文章出处：网责任编辑：作者：人气：-发表时间：2018-07-17 14:03:00

分享到：

上海起帆电缆额定电压0.6/1kV及以下挤包绝缘电力电缆技术参数。
一、产品简介
0.6/1kV电缆称为低压电力电缆，主要绝缘材料分为聚氯乙烯和交联聚乙烯；简称挤包绝缘绝缘电力电缆。其主要特点：不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力，而生产工艺简单而且具有结构简单，使用方便，不受敷设落差限制，安装简单快捷。低压电缆有一般绝缘电缆和具有特殊性能的阻燃、耐火电缆。
本产品按国标GB12706.1、国际标准IEC60502等国际知名标准组织生产。阻燃、耐火电缆包括A、B、C、D各类和低烟低卤、低烟无卤等全系列电缆、性能符合GB/T 19666《阻燃和耐火电线电缆通则》。
我公司可根据用户需要，用其它标准组织生产。也可根据用户需要，设计制造具有如大截面分割导体、阻水、防白蚁、防鼠等某些特殊要求的电缆。

二、电缆型号及主要用途
1．交联聚乙烯绝缘电力电缆

型号	名称	主要用途
铜（铝）芯	名称	主要用途
YJ（L）V 或 YJ（L）Y	铜（铝）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆铜（铝）芯交联聚乙烯绝缘聚乙烯（或聚烯烃）护套电力电缆	适用于室内、隧道、管道及电缆沟中，也可敷设在松散的土壤中，不承受机械拉力和压力
YJ（L）V22 或 YJ（L）V23	铜（铝）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆铜（铝）芯交联聚乙烯绝缘钢钢带铠装聚乙烯（或聚烯烃）护套电力电缆	适用于室内、隧道、管道、电缆沟中及地下直埋敷设，电缆能承受机械压力作用，但不能承受大的拉力。
YJ（L）V32 或 YJ（L）V33	铜（铝）芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆铜（铝）芯交联聚乙烯绝缘细钢丝铠装聚乙烯（或聚烯烃）护套电力电缆	适用于竖井、桥架、沟道及有落差、垂直条件下、较大跨度的支架上敷设，电缆能承受机械压力和相当的拉力。
YJ（L）V42 或 YJ（L）V43	铜（铝）芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆铜（铝）芯交联聚乙烯绝缘粗钢丝铠装聚乙烯（或聚烯烃）护套电力电缆	适用于竖井、桥架、沟道及有落差、垂直条件下、较大跨度的支架上敷设，电缆能承受机械压力和较大的拉力。

2．聚氯乙烯绝缘电力电缆

型号	名称	主要用途
铜（铝）芯	名称	主要用途
V（L）V 或 V（L）Y	铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆铜（铝）芯聚氯乙烯绝缘聚乙烯（或聚烯烃）护套电力电缆	适用于室内、隧道、管道及电缆沟中，也可敷设在松散的土壤中，不承受机械拉力和压力
V（L）V22 或 V（L）V23	铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆铜（铝）芯聚氯乙烯绝缘钢钢带铠装聚乙烯（或聚烯烃）护套电力电缆	适用于室内、隧道、管道、电缆沟中及地下直埋敷设，电缆能承受机械压力作用，但不能承受大的拉力。
V（L）V32 或 V（L）V33	铜（铝）芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆铜（铝）芯聚氯乙烯绝缘细钢丝铠装聚乙烯（或聚烯烃）护套电力电缆	适用于竖井、桥架、沟道及有落差、垂直条件下、较大跨度的支架上敷设，电缆能承受机械压力和相当的拉力。
V（L）V42 或 V（L）V43	铜（铝）芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆铜（铝）芯聚氯乙烯绝缘粗钢丝铠装聚乙烯（或聚烯烃）护套电力电缆	适用于竖井、桥架、沟道及有落差、垂直条件下、较大跨度的支架上敷设，电缆能承受机械压力和较大的拉力。

3．燃烧特性
具有燃烧特性的电力电缆，其型号表示方法和性能指标应符合GB/T 19666—的要求。
阻燃、耐火系列电缆的代号：

系列名称		代号	特性
阻燃系列	有卤	ZA ZB ZC ZD	阻燃A类阻燃B类阻燃C类阻燃D类
阻燃系列	无卤低烟	WDZ WDZA WDZB WDZC WDZD	无卤低烟阻燃无卤低烟阻燃A类无卤低烟阻燃B类无卤低烟阻燃C类无卤低烟阻燃D类
耐火系列	有卤	N ZAN ZBN ZCN ZDN	耐火阻燃A类耐火阻燃B类耐火阻燃C类耐火阻燃D类耐火
耐火系列	无卤低烟	WDZN WDZAN WDZBN WDZCN WDZDN	无卤低烟阻燃耐火无卤低烟阻燃A类耐火无卤低烟阻燃B类耐火无卤低烟阻燃C类耐火无卤低烟阻燃D类耐火

三、电缆的芯数、截面

芯数	标称截面 mm2
单芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000。
2 芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。
3 芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。
3+1芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
3+2芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
4+1芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
4 芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400

四、电缆的主要技术指标
1．成品电缆导体的直流电阻在20℃时每公里的数值不大于下列规定。

标称截面 mm2	1	1.5	2.5	4	6	10	16	25	35	50	70
铜芯	18.1	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.524	0.387	0.268
铝芯	-	-	-	-	-	3.08	1.91	1.20	0.868	0.641	0.443
标称截面 mm2	95	120	150	185	240	300	400	500	630	800	1000
铜芯	0.193	0.153	0.124	0.0991	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
铝芯	0.320	0.253	0.206	0.164	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

2．绝缘的标志
绝缘的标志一般为颜色标志，也可以采用数字标志的表示方法。
2.1 颜色识别
多芯电缆绝缘线芯采用颜色标志，应符合下列规定。

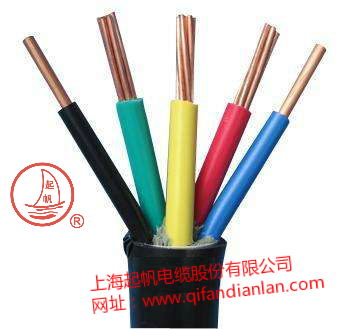

2芯电缆 …………………… 红、浅蓝
3芯电缆 …………………… 黄、绿、红
4芯电缆 …………………… 黄、绿、红、浅蓝（作为中性线）
5芯电缆 …………………… 黄、绿、红、浅蓝、黑（作为地线）
2.2 数字识别
多芯电缆绝缘线芯采用数字标志，应符合下列规定。
2芯电缆 …………………… 0、1
3芯电缆 …………………… 1、2、3
4芯电缆 …………………… 0、1、2、3
5芯电缆 …………………… 0、1、2、3、4
其中数字1、2、3、用于主线芯，0用于中型线芯，4可用于地线芯。
五、电缆的例行试验
例行试验是考核电缆是否符合标准规定的性能基本方法之一，一般是在每一个制造长度上进行。
试验项目：
a）导体直流电阻测量：每一个标称截面的值应不大于GB/T 3956《电缆的导体》的规定（见上表）。
b）电压试验：在交流试验电压3.5kV时，施加规定电压5分钟绝缘应不击穿。单芯电缆应在室温水中进行试验，多芯电缆应依次在每一绝缘导体对其余导体之间试验。
