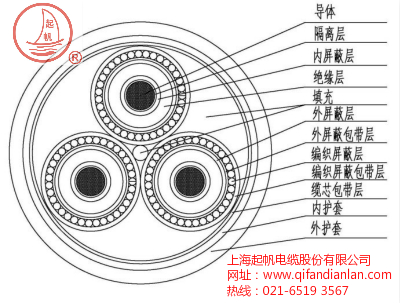

典型电力电缆结构解析
自从17世纪发明了电,人们便与电结下了不解之缘,为提升人们生活质量以及实现农业、工业、国防等各行各业的电气化,需要将电能从发电厂通过电线电缆输送到用户,因此作为电力输送的桥梁——电缆,应运而生。今天起帆小编为大家解析一下典型电力电缆结构。
1)导体(或称导电线芯):
其作用是传导电流。有实芯和绞合之分。材料有铜、铝、银、铜包钢、铝包钢等,主要用的是铜与铝。其中铜的导电性能比铝要稍强些。
2)耐火层:
只有耐火型电缆有此结构。其作用是在火灾中电缆能经受一定时间,为人们逃生时提供多一些用电的时间。
3)绝缘层:
包覆在导体外,其作用是隔绝导体,承受相应的电压,防止电流泄漏。
绝缘材料有多种多样,有的要求介电系数要小,以减少损耗,有的要求有阻燃性能或能耐高温,有的要求电缆在燃烧时不会或少产生浓烟或有害气体,有的要求能耐油、耐腐蚀,有的则要求柔软等。
4)屏蔽层:
在绝缘层外,外护层内,作用是限制电场和电磁干扰。对于不同类型的电缆,屏蔽材料也不一样,主要有:铜丝编织、铜丝缠绕、铝丝(铝合金丝)编织、铜带、铝箔、铝(钢)塑带、钢带等绕包或纵包等。
5)填充层:
填充的作用主要是让电缆圆整、结构稳定,有些电缆的填充物还起到阻水、耐火等作用。主要的材料有聚丙烯绳、玻璃纤维绳、石棉绳、橡皮等,种类很多,但有一个主要的性能要求是非吸湿性材料,当然还不能导电。
6)内护层:
内护层作用是保护绝缘线芯不被铠装层或屏蔽层损伤用。内护层有挤包、绕包和纵包等几种形式。对要求高的采用挤包形包形式,要求低的采用绕包或纵包形式。
7)铠装层:
铠装层作用是保护电缆不被外力损伤。常见的是钢带铠装与钢丝铠装,还有铝带铠装、不锈钢带铠装等。钢带铠装主要作用是抗压用,钢丝铠装主要是抗拉用。根据电缆的大小,铠装用的钢带厚度是不一样的,这在各电缆标准中都有规定。
8)外护层:
在电缆外层起保护作用的部件。
主要有三种类:塑料类、橡皮类及金属类。
其中塑料类常用的是聚氯乙烯塑料、聚乙烯塑料,还有根据电缆特性有阻燃型、低烟低卤型、低烟无卤型等。
